防塵圈
K834
| 工作條件 | 公制 | 英制 |
| 最大速度 | 4.0 m/sec | 12 ft/sec |
| 溫度范圍 | -45℃~+110℃ | -50℉~+230℉ |
| 表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
| 動密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 靜密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 靜態溝槽面L1 | 3.2 max | 16 max | 125 max | 140 max |

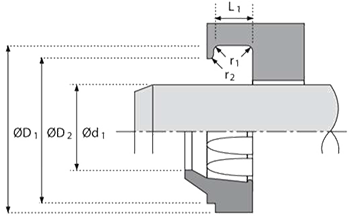

| 半徑 | |
| 最大圓角半徑 r1 mm | 0.4 |
| 最大圓角半徑 r2 mm | 0.2 |
| 公差 | Φd1 | ΦD1 | ΦD2 | L1 |
| 公制 | f9 | H11 | H11 | +0.2 -0 |
材料介紹
Kintowe K834 防塵圈適用于標準溝槽，可以刮除中等以下雜質。經過精確修邊的防塵唇確保緊貼活塞桿表面，除了重污染環境行業的應用（如水泥廠、鋼廠）外，它可以去除幾乎所有類別泥漿或其他污染物。

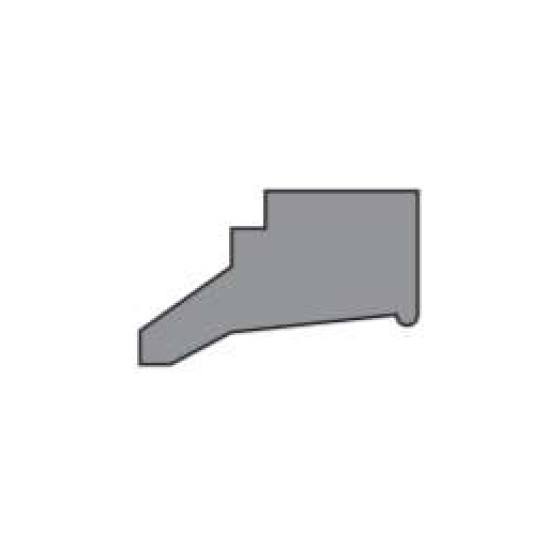

該防塵產品的內壁有凸起，可防止因主活塞桿密封件泄漏產生的困壓而被沖出溝槽。
Kintowe K834 型防塵圈由高性能進口聚氨酯材料KINTOWE ?06 注塑成型，能最大限度地抗磨損。
產品優勢
● 有效的密封性能
● 低磨損，使用壽命長
● 安裝簡易
● 泄壓凸臺設計
技術參數

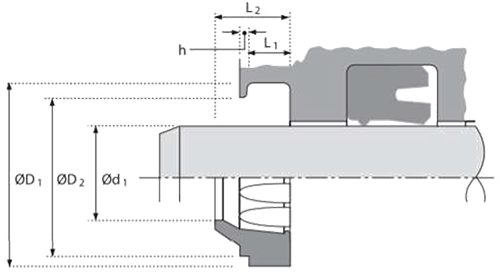

| Фd1 | ФD1 | ФD2 | L1 | L2 | h | PART No. |
| 18 | 26 | 24.0 | 4.0 | 7.0 | 1.0 | 8340180 |
| 20 | 28 | 26.0 | 4.0 | 7.0 | 1.0 | 8340200 |
| 22 | 30 | 28.0 | 4.0 | 7.0 | 1.0 | 8340220 |
| 25 | 33 | 31.0 | 4.0 | 7.0 | 1.0 | 8340250 |
| 26 | 34 | 32.0 | 4.0 | 7.0 | 1.0 | 8340260 |
| 28 | 36 | 34.0 | 4.0 | 7.0 | 1.0 | 8340280 |
| 30 | 38 | 36.0 | 4.0 | 7.0 | 1.0 | 8340300 |
| 32 | 40 | 38.0 | 4.0 | 7.0 | 1.0 | 8340320 |
| 35 | 43 | 41.0 | 4.0 | 7.0 | 1.0 | 8340350 |
| 36 | 44 | 42.0 | 4.0 | 7.0 | 1.0 | 8340360 |
| 37 | 45 | 43.0 | 4.0 | 7.0 | 1.0 | 8340370 |
| 38 | 46 | 44.0 | 4.0 | 7.0 | 1.0 | 8340380 |
| 40 | 48 | 46.0 | 4.0 | 7.0 | 1.0 | 8340400 |
| 45 | 53 | 51.0 | 4.0 | 7.0 | 1.0 | 8340450 |
| 46 | 54 | 52.0 | 4.0 | 7.0 | 1.0 | 8340460 |
| 48 | 56 | 54.0 | 4.0 | 7.0 | 1.0 | 8340480 |
| 50 | 58 | 56.0 | 4.0 | 7.0 | 1.0 | 8340500 |
| 55 | 63 | 61.0 | 4.0 | 7.0 | 1.0 | 8340550 |
| 56 | 64 | 62.0 | 4.0 | 7.0 | 1.0 | 8340560 |
| 60 | 68 | 66.0 | 4.0 | 7.0 | 1.0 | 8340600 |
| 63 | 71 | 69.0 | 4.0 | 7.0 | 1.0 | 8340630 |
| 65 | 73 | 71.0 | 4.0 | 7.0 | 1.0 | 8340650 |
| 70 | 78 | 76.0 | 4.0 | 7.0 | 1.0 | 8340700 |
| 75 | 83 | 81.0 | 4.0 | 7.0 | 1.0 | 8340750 |
| 80 | 88 | 86.0 | 4.0 | 7.0 | 1.0 | 8340800 |
| 90 | 98 | 96.0 | 4.0 | 7.0 | 1.0 | 8340900 |
| 100 | 108 | 106.0 | 4.0 | 7.0 | 1.0 | 8341000 |
| 110 | 118 | 116.0 | 4.0 | 7.0 | 1.0 | 8341100 |
| 140 | 152 | 149.0 | 4.0 | 7.0 | 1.0 | 8341400 |
