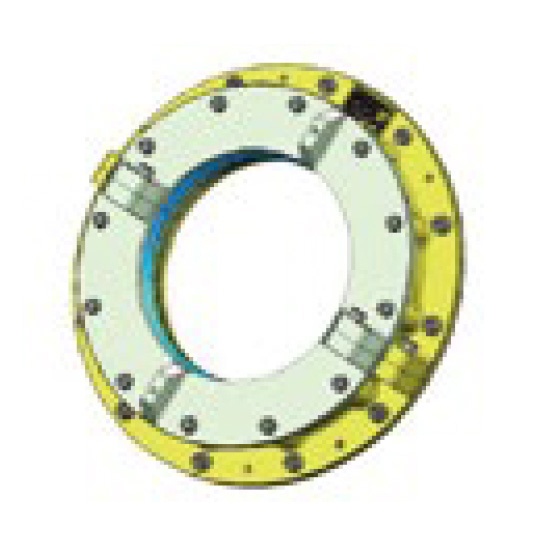

隔艙密封裝置

適用于各類船舶軸系隔艙室間的隔斷水密封，隔艙密封裝置當任意一側艙室破損進水，隔艙密封裝置能起密封作用，本隔艙密封裝置采用剖分式設計結構簡單 , 安裝維護維修使用操作便捷；殼體與船隔艙壁聯接，不僅便于安裝固定，大大增強了密封效果 , 提高了穩定性和安全性。本裝置廣泛應用在國防軍工，以及民用船舶。

主要結構：

隔艙密封裝置（標準）主要組成部分有：密封殼體、密封端蓋、密封環座體、橡膠密封條、緊固件等。非標定制具體見技術文件。

密封環材料：

① 復合材料 PFC-7

② 填充聚四氟乙烯

③ T814

材料介紹

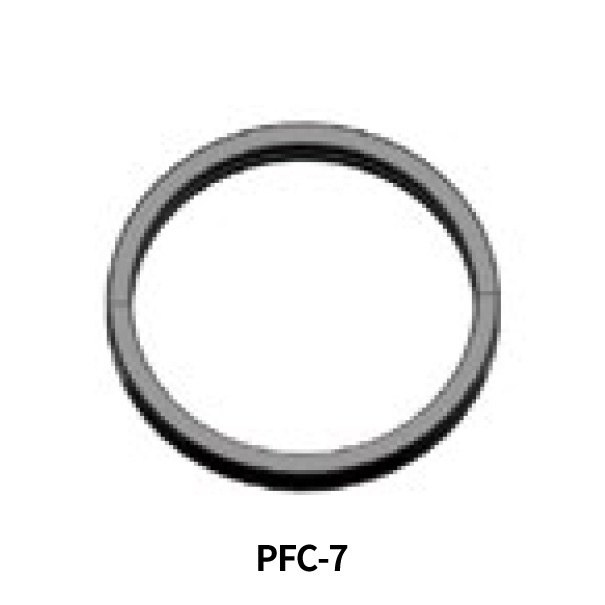

復合材料 PFC-7

該材料采用改性酚醛樹脂為基材，超強特種纖維為增強材料，添加一定量的固體潤滑劑，在一定溫度和壓力下成型的高強度復合材料。與其他酚醛夾布 ( 棉纖維、聚酯纖維、錦綸纖維等 ) 產品相比，具有更加優異的抗壓性能，抗拉性能，耐磨性能、阻燃、耐熱性能，耐化學腐蝕性能等特點，能適應各種工況要求復雜的工作環境。

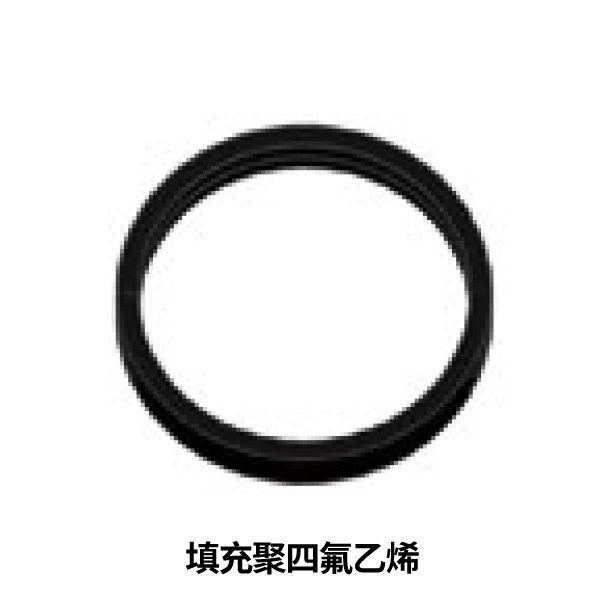

填充聚四氟乙烯

該材料耐高溫和耐低溫：使用工作溫度可達 200℃，同時具有良好的機械韌性，即使在 -80℃的溫度下，也能保持較好的伸長率，耐腐蝕：對大多數化學藥品和溶劑表現出惰性，能耐強酸強堿、水和各種有機溶劑，絕緣性：是一種優異的電絕緣材料，可以在高電壓環境下穩定工作。自潤滑性：具有極低的摩擦系數，使得其在運動部件的密封中具有很高的效率和長壽命，表面不粘性：是最小的表面張力，不粘附任何物質，高潤滑：是固體材料中摩擦系數最低者。

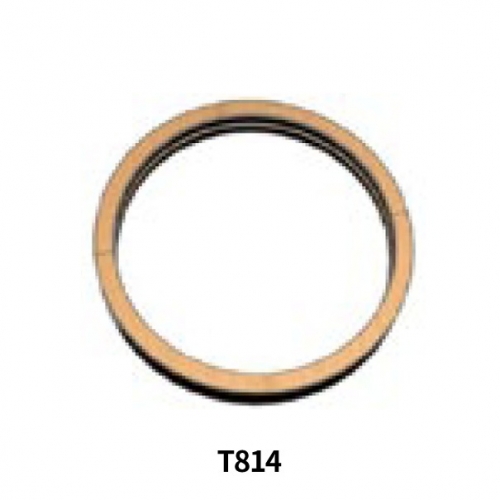

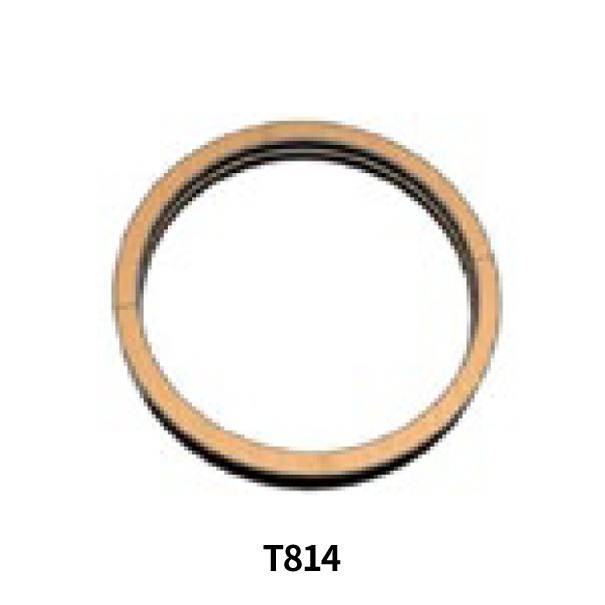

T814

該材料是以新型酚醛樹脂為基材，特種合成纖維為增強材料，在一定溫度、一定壓力下纏繞成型的高強度復合材料。機械強度高，產品柔韌性好，優異的耐磨性和低摩擦性，使其在各種工況復雜的工作環境中具有無與倫比的適應性。

產品優勢

殼體、端蓋材料選用為 ZCuAl8Mn13Fe3Ni2，隔艙密封裝置經過多款型號的可靠性試驗，（可靠性試驗不低于 1000 小時），以及多型號實船長期使用數據分析，該材料具有硬度高，耐磨性極好，不易產生咬死現象，有較好的鑄造功能和切削加工功能，在大氣和淡水中有良好的耐蝕性。

技術參數

密封環材料性能（參考）

名稱 / 型號	顏色	密度 (g/cm)	拉伸強度 (MPa)	極限抗壓強度 (MPa)	沖擊強度 (J/m)	硬度 (HRM)	（干）摩擦系數	（水、油）摩擦系數	工作溫度 (℃ )
復合材料 PFC-7	灰	1.2-1.4	74	460	45	110	0.15-0.25	0.07-0.12	-40~+200
填充聚四氟乙烯	黑	2.9-3.1	25	315	20	60	0.06-0.12	0.02-0.05	-80~+200
T814	黃	1.2-1.4	40	320	215	80	0.20-0.40	0.09-0.13	-40~+130

選型基本參數表

最大軸徑 D	軸管外長度 A	軸管內長度 B	厚度 C	安裝孔中心距 E	安裝孔數 n/ 個	安裝螺栓直徑 F	凸肩內徑 G	安裝法蘭最大外徑 H	最大轉速 (r/min)
50-70	91	33	11	250	6	M12	190	285	1500
70-90	91	33	11	270	6	M12	210	305	1260
90-110	91	33	11	290	6	M12	230	325	1070
110-130	91	33	11	310	6	M12	250	345	950
130-150	91	33	11	330	8	M12	270	365	845
150-170	91	33	11	350	8	M12	290	385	770
170-200	91	33	11	380	8	M12	320	415	670
200-230	91	33	11	410	8	M12	350	445	590
230-260	91	33	11	440	12	M12	380	475	530
260-290	91	33	11	470	12	M12	410	505	485
290-320	91	33	11	500	12	M12	440	535	440
320-350	91	33	11	530	12	M12	470	565	405
350-380	91	33	11	560	12	M12	500	595	380
380-410	113	35	16	600	12	M16	540	645	350
410-440	113	35	16	630	12	M16	570	675	325
440-470	113	35	16	660	16	M16	600	705	310
470-500	113	35	16	690	16	M16	630	735	290
500-530	113	35	16	720	16	M16	660	765	275
530-560	113	35	16	750	16	M16	690	795	260
560-590	113	35	16	780	16	M16	720	825	245
590-620	113	35	16	810	16	M16	750	855	235
620-650	113	35	16	810	18	M16	780	885	225
650-680	113	35	16	870	18	M16	810	915	215

單位為毫米

更多詳細信息請查看：KINTOWE隔艙樣冊_2025中文版


