KINTOWE艉軸密封

艉軸密封裝置是船舶動力系統的重要安全設備，能保證船舶在航行過程中艉軸端具有良好的密封性，有效隔離海水、泥沙，防止其通過艉軸灌入機艙。除此以外，艉軸密封裝置還能承受較大的軸向和徑向位移以及高頻震動。因此，艉軸密封裝置工作性能的好壞，直接影響船舶能否正常航行。艉軸密封裝置廣泛應用在國防軍工領域，執法船舶及各民用船舶等。

工作條件：

艉軸密封裝置在不同環境下穩定安全運行

a) 縱傾 ±5°，橫傾 ±15°；

b) 縱搖 ±7.5°，橫搖 ±22.5°；

c) 工作環境溫度：5℃～ 55℃；

d) 工作海水溫度：-2℃～ 39℃；

e) 滿足 GJB 體系要求及船用標準，具體以技術協議為準。

f) 具備一定抗沖擊性，并滿足 GJB150.18-86 規定的設備要求；

g) 環境試驗符合 GJB 要求

產品主要結構組成：

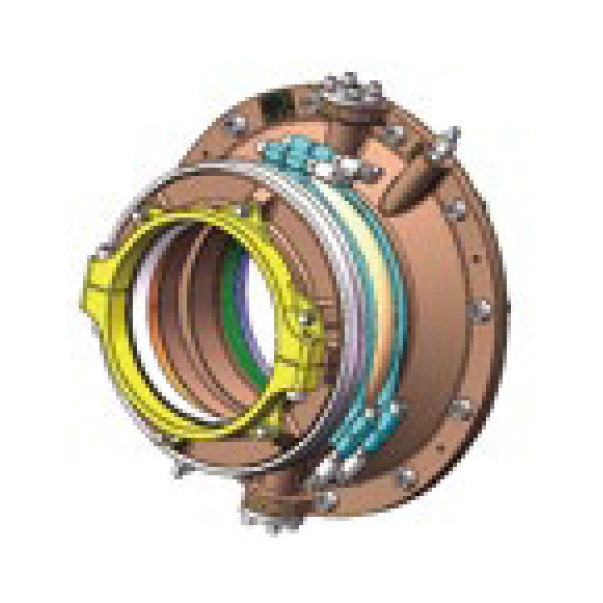

艉軸密封裝置（標準）主要組成部分有：動環、靜環、固定夾環、安裝座、靜環座、緊固件、支撐彈簧、充氣密封圈、O 型密封條等。非標定制具體見技術文件。

材料介紹

動環材料為錫青銅（ZCuSn10P1）

該種材料具有較高的強度和硬度，同時具有較好的韌性和耐磨性，不易產生咬死現象。這使它在承受重載、高速運轉和頻繁摩擦等惡劣環境下仍能保持穩定的性能表現。另外也具有良好的鑄造性能和切削加工性能，易于進行各種形狀的鑄造和機械加工。與此同時，錫青銅材料在海水環境中具有較好的耐蝕性，能夠在海水中長期保持其性能和外觀的穩定。

靜環材料

公司已與供方建立了長期友好合作，同時也積累了大量加工工藝經驗，特別是對于進口和國產材料的工藝研究并掌握大量數據，對于本裝置安裝和使用中的磨合極為重要。高分子復合材料靜環通過和金屬動環組成水潤滑摩擦副來實現艉軸系統有效密封。

根據用戶選擇，公司可提供進口和國產復合材料。

國產高分子復合材料

該材料以纖維作為增強相，樹脂作為基體的復合材料，添加一定量的固體潤滑劑，在一定溫度和壓力下成型的高強度復合材料。與其他酚醛夾布 ( 棉纖維、聚酯纖維、錦綸纖維等 ) 產品相比，具有更加優異的抗壓性能，抗拉性能，耐磨性能、阻燃、耐熱性能，耐化學腐蝕性能等特點，能適應各種工況要求復雜的工作環境。具有低摩擦、高透水、高耐磨、耐泥沙的優異性能。

產品優勢

安裝座、靜環座、固定夾環釆用鎳鋁青銅鑄件（ZCuAl8Mn13Fe3Ni2），艉軸密封裝置經過可靠性試驗，通過 CCS 證書，以及實船長期使用數據分析，該材料具有很高的強度、硬度和耐磨性，能夠在大部分工作環境下保持優秀的機械性能。另外，鎳鋁青銅材料在大氣、淡水和海水中均有良好的耐蝕性，腐蝕疲勞強度高，不易受到氧化和腐蝕的侵蝕。同時它也具有出色的抗疲勞性能，能夠經受長期高負荷的工作條件而不易發生疲勞破壞。此外，它還具有較好的鑄造功能和切削加工功能，而且合金組織致密，氣密性好。

技術參數

最大軸徑 dmax	安裝法蘭最大外徑 D	安裝孔中心距 D1	凸肩內徑 D2	軸向長度 L	安裝孔數 n/ 個	安裝螺栓直徑 d1	最大轉速 r/min
161-180	340	310	275	285	8	M12	657
180-190	350	320	285	285	8	M12	618
190-208	370	340	305	285	8	M12	590
208-228	425	390	345	285	12	M16	570
228-248	445	410	365	285	12	M16	505
248-264	465	430	385	315	12	M16	488
264-284	485	450	405	315	12	M16	444
284-314	515	480	435	315	12	M16	420
314-337	565	425	475	315	12	M20	402
337-362	590	550	500	315	12	M20	360
386-380	610	570	520	315	12	M20	340
380-400	630	590	540	315	12	M20	330
400-426	684	630	575	378	12	M20	390
426-456	714	660	605	378	12	M20	375
456-475	733	680	625	378	12	M20	350
475-500	758	710	655	378	12	M20	340
500-530	820	765	700	378	12	M24	330
530-560	860	805	740	378	12	M24	320
560-590	890	835	770	378	12	M24	290
590-630	930	875	810	378	12	M24	275
630-670	990	930	865	446	16	M24	160
670-710	1030	970	905	446	16	M24	150
710-750	1090	1030	960	446	20	M24	140
750-795	1140	1080	1010	446	20	M24	130
795-840	1200	1135	1065	446	20	M24	120
840-890	1250	1185	1115	525	20	M24	215
890-940	1300	1235	1165	525	20	M24	202
940-990	1400	1325	1245	525	24	M30	190
990-1040	1460	1385	1305	525	24	M30	180

單位為毫米

更多詳細信息請查看：KINTOWE艉軸密封_2025中文版


